Das CCE Induktionsversiegelungssystem IC-5 deckt ein breites Anwendungsfeld in der Verschlusstechnik ab.
Es können Behältnisse mit einer Verschlussgröße von 10–200 mm versiegelt werden.
Das System arbeitet ohne Wasserkühlung bzw. Lüfter. Dies garantiert einen zuverlässigen, leisen und wartungsfreien Betrieb.
Das System kann auf Kundenwunsch an einen Bodenständer installiert werden. um maximale Flexibilität zu garantieren.
- Durch verschiedenen Spulen Ausführungen eignet sich die Maschine für die Versiegelung von flachen Deckeln und auch von Klapp- bzw. Squeeze, oder auch Sicherheitsverschlüssen.
- Die Hochfrequenz-Einheit und die Steuerung bilden mit dem Induktionssiegelkopf eine kompakte Einheit.

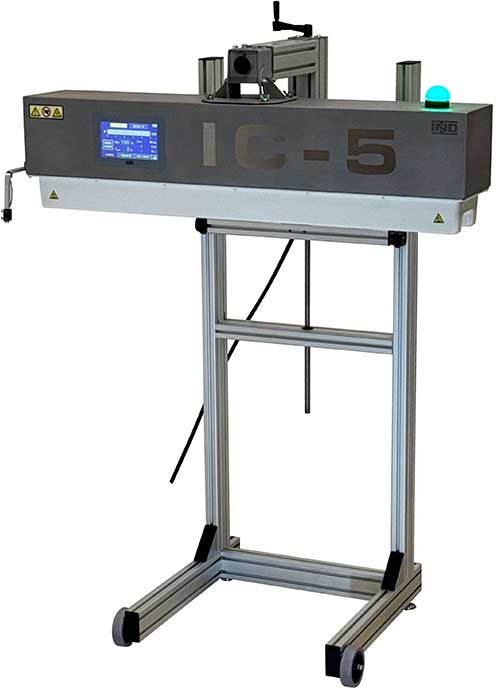

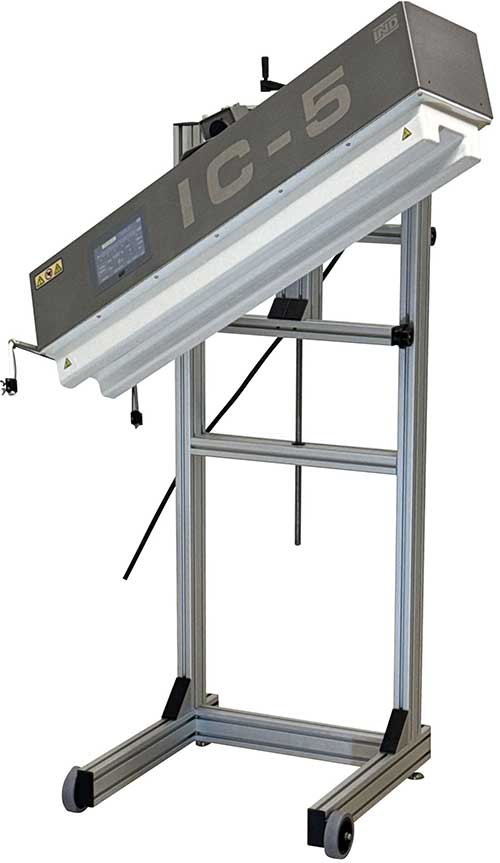

- Der Versiegeler kann auf Wunsch mit einem Bodenständer geliefert werden, der eine stabile Befestigung der Maschine, die Einstellung der Kopfposition (horizontale und vertikale Position und Neigungswinkel in drei Richtungen) und den Ausgleich von Bodenunebenheiten ermöglicht.
- Für Zuführung von sauberer Kühlluft ist die Maschine mit einem standardisierten 150mm Luftanlagenanschluss ausgestattet.
- Die Mikrocontrollersteuerung, die Anschlüsse und die Sensoren des IC-5 gewährleisten technologische Flexibilität, präzisen, intelligenten Betrieb, Energieeinsparung und eine umfassende Selbst- und Prozesskontrolle. In der Steuerung wird die Menge der sich unter dem Siegelkopf bewegenden Produkte gemessen und die Leistung entsprechend geregelt. Hierdurch wird eine gleichmäßige Versiegelung jedes Verschlusses sichergestellt.
- Auch eine Edelstahl Version des Bodenständers ist auf Wunsch erhältlich.
- Der Induktionsversiegeler kann einfach und schnell an Förderstrecken von Flaschen- und Dosenfüllanlagen installiert und in deren Betrieb integriert werden.
- Durch Leistung und Design ist der Versiegeler für die kontinuierliche, durchsatzstarke Produktion prädestiniert.
- Aufgrund des ausgezeichneten Wirkungsgrades benötigt der Versiegeler neben hoher Versiegelungsleistung keine Flüssigkeitskühlung. Die Luftkühlung des Gerätes erfordert nur in stark staubiger Betriebsumgebung Wartung.

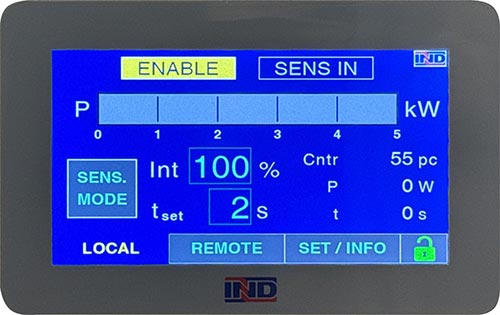

- Die Betriebsparameter lassen sich über eine Touchscreen leicht überwachen und verändern.
- Die Maschine verfügt über einen rücksetzbaren Stückzähler.
- Über den Steuerungsstecker (Harting) lassen sich verschiedene Fernsteuerungs- und Überwachungsmodi realisieren, sodass die Maschine in die Steuerung von Verpackungslinien vollständig integriert werden kann.
Vorteile
- das System benötigt keine Wasserkühlung
- wartungsfrei
- intergrierte Werma Warnlampe
- maximale Flexibilität
Überwachungssystem Motion Sensing
Das Überwachungssystem „Motion Sensing“ erkennt und reagiert auf verschiededenste äußere Einflüsse die sich negativ auf den Verschließprozess eines Behältnisses auswirken können. Bewegungssensoren im Einlauf der Versieglungsspule überwachen die Förderung der Behältnisse unterhalb der Spule. Sollte die Förderung ins Stocken geraten bzw. sich die Geschwindigkeit zu der zuvor eingestellen Geschwindigkeit ändern passt das System die Leistung automatisch an.
Dies garantiert einen dauerhaften und sicheren Versieglungsprozess.
- automatische Konfiguration des Systems
- Überwachung der Behältnisse unter der Versieglungsspule
- Erkennung der Taktzahl
optionales Zubehör
- zusätzliches Deckelüberwachssystem
- Edelstahl Bodenständer auf Rollen
- Aluminium Systemprofil Bodenständer
- Förderband
- Drehteller
Deckelüberwachungssystem (Optional)
Das Deckelüberwachungssystem wird als separate Einheit an den Induktionsversiegler angebracht. Es erkennt alle typischen Fehler beim Versieglungsprozess.
Das System erkennt folgende Fehler
- Keine Folie im Deckel
- Kein Deckel vorhanden
- Verschluss nicht richtig aufgedreht
das System schaltet einen potenzialfreien Kontakt zur Selbstverwendung
Optional erhältlich ist ein Auswurfsystem
Technische Daten
| IC-5 | |
|---|---|
| Netz | 3x400V, 50-60 Hz, 6 A |
| Betriebsmodi | Handgesteuert, durch optischen Sensor gesteuert, Ferngesteuert |
| Regelung der Intensität | 10 % - 100 % |
| Höchstgeschwindigkeit der Kappe unter dem Heizkopf | 40 m/min |
| Anzahl der gleichzeitig unter dem Heizkopf befindlichen Kappen | Beliebig; intelligente belastungsabhängige Leistungsregelung |
| Durchmesser der versiegelbaren Flaschenmündung | 10 - 200 mm |
| Kühlung | Luftkühlung |
| Schutzfunktionen | Temperatur-intervall, Netzspannungs-intervall, Leistung, Belastung, Frequenz-intervall, usw. |
| Bauart | Industriell, rostfreier Stahl, Aluminium, Kunststoff-Komposit |
| Schutzklasse | IP20 |
| Abmessungen der Maschine | 380 × 1145 mm, Höhe 350 |
| Gewicht der Maschine | 23 kg |
| Gewicht des Alu-Untergestells | 29 kg |
| Zertifizierung | CE Herstellerzertifikat |
| Alle Angaben ohne Gewähr, Änderungen vorbehalten. Copyright@CCE GmbH | |
